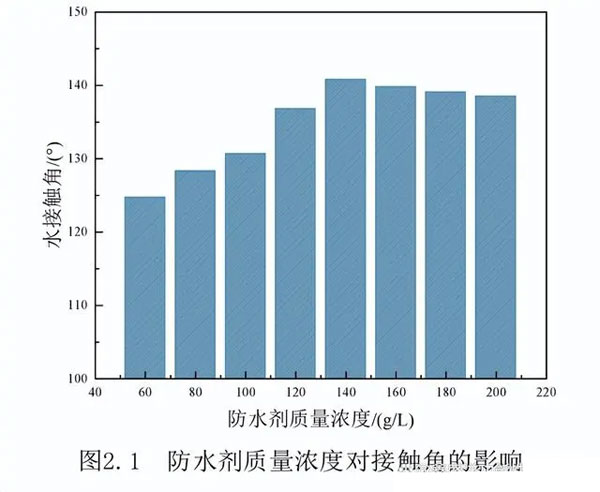

以防（fáng）水劑質量濃度為變量製備溶（róng）液，濃度範圍為60g/L~200g/L，用（yòng）醋酸調節pH值為5，焙烘（hōng）溫度為120℃，測量整（zhěng）理後的（de）接觸角，如（rú）下圖（tú）所示。



由上圖可知，隨著防水劑質量（liàng）濃度的（de）增大，接觸角（jiǎo）增大，在140 g/L時達到（dào）最大值140.8°，之後略有下降，保（bǎo）持在138 °左右。在質量濃度較低時，接觸（chù）角快速提高是因為疏水基團長碳鏈丙烯酸酯在真絲（sī）纖維表麵快速增長，形（xíng）成更加均勻、致密的疏（shū）水薄膜，纖維表麵的長鏈烷（wán）基含（hán）量增多，降（jiàng）低了真絲纖維表麵的自由能，拒水性能（néng）提高。當質量濃度達到140g/L時，纖維表麵接枝的（de）疏水鏈達到飽和，增加防水劑的濃（nóng）度，接觸角未能進一步提高。





在（zài）現實生（shēng）產當中，往往我們更要結合效果和成本雙方麵；故很多時候的麵料防水並不是簡單的用什（shí）麽助劑，多少價錢這麽簡單。首先，它涉及到麵料的（de）成分不同，防水劑（jì）的種類不同（tóng）；其次，選定防水劑種（zhǒng）類後的用量的篩查（chá），用量篩查並不是說相同成分的麵料就可以用同一種用量走天下了，相同成分的麵料其在加工過程中的添加劑差別，就足以讓用量發生巨大的變化；最後，通過本文的試驗證明，防水劑的用量並不是越多越（yuè）好，當其達到飽和時，加大用量隻是浪費。
