防水堵漏
聯係（xì）我們
24小時服務熱線：
158-5106-6698
公司電話：0515-88404040
公（gōng）司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城（chéng）南新區新都街道中南世紀城一期2B2-414--417室
施（shī）工縫堵漏
根據裂縫發生的原因及其結構影響的程度等情況，分別采取以下處理措施：
1、表（biǎo）麵處理：根據裂縫所在的部位，可用水泥砂漿、防水快凝砂漿以及環氧砂漿等對裂縫部位的（de）表麵進行塗抹，粘補，嵌補以及噴漿修補等。
2、內部處理：對於淺（qiǎn）縫和隻需防滲堵漏的裂縫，一般可用水泥（ní）灌漿，如對開度小於0.3mm或滲（shèn）透流速較大以及受溫度變化影響的裂縫，應采用（yòng）化學灌漿處（chù）理。
3、結構處理結合表（biǎo）麵處理（lǐ）：對於影響建築物整體性或破壞結構強度的裂（liè）縫，除了（le）采（cǎi）取內部（bù）處理外，有的尚需要采取結構處理結合表（biǎo）麵（miàn）處理的措施，以達到防（fáng）滲、結構補強或恢複整（zhěng）體性的（de）要求。
4、繞滲的處理：應摸清（qīng）建築物兩側的地質情況和滲漏的部位，采取相應的（de）措施進行處理。其處理的方法，有開挖回填、鑽孔灌漿和加深齒（chǐ）牆等。

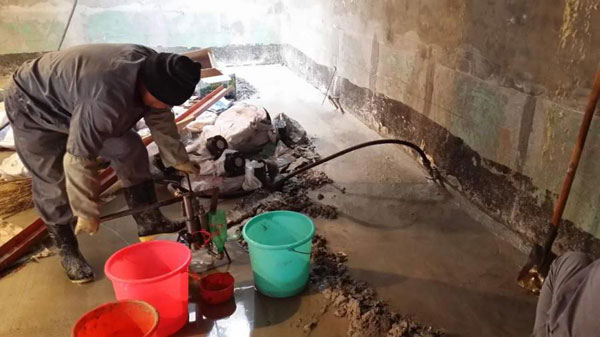

5、止水、結（jié）構縫滲漏（lòu）的處理：混凝土建築物止水，結構縫滲漏的修補，首先考慮采用熱瀝青進行補灌。當補灌瀝青有困難或無（wú）效時，則可采用化（huà）學灌（guàn）漿。灌漿（jiāng）的材料可用聚氨酯，在采用單（dān）液（yè）法（fǎ）灌（guàn）漿時，設備簡（jiǎn）單（dān），施工（gōng）容易。此外，還常采用丙凝漿液。
6、基礎滲漏的處理（lǐ）：應根據滲漏（lòu）的原因、基礎情況和施工條件進行綜合分析，確定處理方（fāng）案。對於非岩性基礎，可在建築物（wù）上遊做黏土鋪蓋，黏土截水（shuǐ）牆或進行黏土灌（guàn）漿和化學（xué）灌漿以（yǐ）及改善下遊的排水條件等；對岩基滲漏，一般可采取加深加厚阻水帷幕、帷幕補（bǔ）強灌漿以及下遊增設排水孔，改善排（pái）水條件等。
7、散滲或集中滲漏的（de）處（chù）理：混凝土建築物出現散滲（shèn）或集中滲漏的原因，主要由於蜂窩、空洞、不（bú）密實及（jí）抗滲標號低等缺（quē）陷造成。對於建築物內部混凝土密（mì）實性（xìng）差、裂縫孔（kǒng）隙比較集中（zhōng）的部位，可用水泥和化學灌漿；對於大麵積的細微散滲及水頭較小（xiǎo）的部位，可采用表（biǎo）麵塗抹辦法；對於集中（zhōng）射流的孔洞、流速不大的（de），可將孔洞鑿（záo）毛後用快（kuài）凝膠（jiāo）泥堵塞。如流速較大，可先用棉絮或麻絲楔入孔洞，以（yǐ）降低流速（sù）和減少（shǎo）漏水量（liàng），然後再進行堵塞等。
施工縫漏水原因（yīn）一般分為以下五種情況：
1、新舊混凝（níng）土（tǔ）交（jiāo）接縫滲漏水現（xiàn）象(施工縫)
在原有的混凝土結構物上繼續澆灌混（hún）凝土時，原來的混凝（níng）土基礎（chǔ）表麵沒有進行鑿毛處理或鑿毛後未清理幹淨（jìng）及未用水衝洗，就在原混凝土基礎上澆灌（guàn）混（hún）凝土拌合物,這樣就會造成新舊混凝土的接縫之間形成一道滲漏的縫隙。
2、蜂窩麻麵水現象
蜂窩麻麵的形成直接與混凝土施工有（yǒu）關。主要原因是在施工時漏振或者振動時間（jiān）不足（zú）而發生的，這種蜂窩麻麵在混凝土結構中有的是獨立一片存在（zài）,有的則呈（chéng）連貫性的。所以在發生滲、漏時表現為成片滲、漏或成股漏水的現象。
3、荷載變形裂縫（féng）漏水現象（斷裂縫）
荷載變形裂縫由兩種（zhǒng）情況造成：一種是地下（xià）室頂板混凝土結構（gòu）還未達到設計要求的強度時（shí），被圍護結構擠壓而造成的變形裂縫，再加上地下室的沉降不均勻，造成地下室的頂（dǐng）板（bǎn）出現環向裂縫；另一種是即使混凝土已經達（dá）到了設（shè）計強度，而在混凝土頂板背麵超（chāo）荷載堆放而造成的裂縫，後者出現的裂縫一般較為明（míng）顯，屬於貫穿性的裂縫。
4、混凝土的變形縫滲漏水現象（沉降縫（féng），伸縮縫）
變形縫主要由於在施工過（guò）程中止水帶的安裝不牢固，造成搗固時（shí）止水帶移位；止水帶附近（jìn）的混凝土漏搗或搗固不密實，造成變形縫兩側的混凝土存在漏水孔洞（dòng）；主樓與地庫上部結構各（gè）部分之間，因層數差異較大，或使用（yòng）荷重相差較大，或（huò）因地基壓縮（suō）性差異較大，使地基（jī）發（fā）生不均勻（yún）沉（chén）降，造成止水帶移位或（huò）撕裂；主樓與地庫的（de）建築平麵尺寸過（guò）長（zhǎng），氣候溫差過大，因熱脹冷縮的緣故，導致在結構中產生過大的（de）溫度應力，造（zào）成（chéng）止水帶移位或撕裂。
5、混凝土的自應力（lì）裂縫滲漏水現象
混凝土的（de）自應力裂（liè）縫往往是在混凝土牆板上容易產生，它的形式一般為貫穿的裂縫，在整個混凝土牆板上呈現出有規（guī）律性的裂縫，一般在3m～5m一道，該種裂縫是混凝（níng）土的自應力引起的，原因（yīn）是混凝土在水泥水化熱達到一定程度的時候，混凝土的膨脹應力開始消失此時的混凝土開始產生收縮．這種收縮是均勻的收縮，所以在此種條件下混凝土牆板的裂縫呈現出有規律性的裂縫（féng）。
施（shī）工縫堵漏聯係方式：
薛工：158-5106-6698、185-5154-0999
聲明：本網站（zhàn）發布的內容(圖片、視頻和文字)以（yǐ）原創、轉載和分（fèn）享網絡內容（róng）為主，如果涉及（jí）侵權請盡快告知，我們將會在第一時間刪（shān）除。文章觀（guān）點不代表本網站立（lì）場（chǎng），如需處理請聯係客服。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
