聯係我們
24小（xiǎo）時服務熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城南新區新（xīn）都街道（dào）中南世紀城一期2B2-414--417室
關於濟南地下室堵漏中地下室後澆帶滲漏（lòu）相關概述及堵漏材料選（xuǎn）擇
發布時間：2023-06-25
來源：91香蕉小视频建工 瀏覽次數：7699
前言
後澆帶是建築施工中為防止現澆鋼筋（jīn）混（hún）凝土結構在溫度變化、收縮（suō）應力不均作用下產生有害裂縫（féng）影響建（jiàn）築結構的強度性能，按照相（xiàng）關設計或（huò）施工要求在建築基礎底板、牆體、梁柱等相應位置留設臨時施工縫，將結構暫時劃分為若（ruò）幹部分，在經過建（jiàn）築構件內部收（shōu）縮若幹時間後，選（xuǎn）擇氣溫較低情況下（xià）再將該臨時施工縫（féng）采用專用性澆注水泥或者摻加微量鋁粉的混凝土進行澆築（zhù）振搗，將相關建築構件連接成整體而形（xíng）成（chéng）的建築施工結構。施工後（hòu）澆帶分為後（hòu）澆沉降帶、後澆收縮帶和後澆溫度帶（dài），分別（bié）用於解決高層主樓（lóu）與低層裙房間差異沉降、鋼筋（jīn）混凝土收縮變形、減小溫度、應力等問題（tí）。我公司根據多年防水堵漏經驗總結以下幾點（diǎn），分別對地下室後（hòu）澆帶滲漏現狀和滲漏分析以及堵漏材料選擇作了闡述，歡迎大（dà）家聯（lián）係（xì）江（jiāng）蘇91香蕉小视频建工有限（xiàn）公司交流。
1、後澆帶滲漏情況表象。
很多地下室（shì）由於所處地下（xià）水位較高，後（hòu）澆帶部（bù）位在使用（yòng）過（guò）程中通常受多種因素影響而出現積水滲（shèn）漏現象，從（cóng）而進一步影（yǐng）響到（dào）整個建築性能的正常使用。導致地下（xià）室結構（gòu）滲漏的原（yuán）因較（jiào）為複雜，地下室後澆帶滲漏的程度（dù）不一，通常可分（fèn）為以下四種（zhǒng）情況。
1.1 慢滲：滲水現象不明顯，用（yòng）毛刷將滲漏處擦幹，不（bú）能立（lì）即發現漏水，經3-5分鍾後，方有濕痕，再隔一小段（duàn）時間開始有小片集水。
1.2 快滲：滲水比慢滲明顯，用毛刷或幹布擦後立即出現（xiàn）濕痕（hén），而且很快產（chǎn）生集水，順著牆（qiáng）麵或由高處（chù）向低處流動，滲水量在30-60ml/min。
1.3 急流：漏水現象明顯，形成（chéng）一股水流，漏水（shuǐ）量在60ml/min。
1.4 高壓急流：在滲水處有水柱噴出。
2、後澆帶滲漏的原因分析
關於後澆帶滲漏的原因既有外因（yīn）又有內因，本（běn）文主要從設計和施工兩個（gè）方（fāng）麵來闡述造成地下室後（hòu）澆帶滲漏的主（zhǔ）要原（yuán）因。
2.1 設計原因
（1）對地下室防水工程重要性認識不足。當前大型建築地下都附建（jiàn）有大型地下（xià）室，有一層甚至多層，采用平戰結合設計，平常做停車庫或商場超市使用。設計時（shí），設計人員（yuán）認為（wéi）局（jú）部滲漏（lòu）對結構和使用影響不大，沒有對所建工程的地下水環境進（jìn）行分析，在設計中對防水工程不按等級要求處理，缺乏有效的防水方案，造成後澆帶滲漏。
（2）工程水文地質資料把握（wò）不全或不準。未按規範要求進行鑽探或鑽探數量少（shǎo），參照以往的地質資料來推斷所建地下工程的地質情況，造成防水設計方案失誤。
（2）工程水文地質資料把握（wò）不全或不準。未按規範要求進行鑽探或鑽探數量少（shǎo），參照以往的地質資料來推斷所建地下工程的地質情況，造成防水設計方案失誤。
（3）結構與防水設計處理不當。由於工（gōng）程結構複雜，未與防水很好地結（jié）合，後（hòu）澆帶位置不利於防水；防水與管道線（xiàn）路未很好配合，細部結構不當，造成地下水沿管道位置滲入，從而出現後（hòu）澆帶滲漏。
2.2 施（shī）工原因（yīn）
（1）施工材料的質量性能不合格。鋼筋（jīn）混凝土結構是（shì）當前地下室建築結構常用的施工技術工藝（yì），地下室後澆帶施工通常（cháng）需要水泥、碎石（shí）、粗細（xì）集料等相（xiàng）關施工材料來（lái）具體實施。采用的水泥（ní）強度雖然很（hěn）高，但穩（wěn）定性差，凝固後容易產生裂（liè）縫；采用的料石受爆破震裂，產生裂縫，強度降低，地下水極易從料石的裂縫中滲入；采用的（de）遇水膨脹止水條等材料質（zhì）量不符合要求，安裝不到位等。在地下室後澆帶（dài）施工過程中，如果（guǒ）對於相關水泥、碎石、集料等施工材料的強度、穩定性、雜質含量、配合比等質量（liàng）控製不（bú）嚴（yán）格，混（hún）凝土拌製過程中對於混凝土水灰比，塌落度等施工參數控製不（bú）到位，則（zé）會導致後澆帶出現（xiàn）裂隙滲漏。
（2）施工工藝的技（jì）術程序不嚴格。地下室後澆帶施工需（xū）要嚴（yán）格的技術工藝來保障。如果施工組織不當，後澆帶部位混凝土（tǔ）施工過早，兩側上部結構澆灌混凝土的落差（chà）較大，澆灌（guàn）前對（duì）後澆帶混凝土接縫的界麵（miàn）雜物清理不淨，施工縫作法不當，後澆帶施工混凝土拌製質量不合（hé）格，施工縫隙震搗時間過長或澆搗不密（mì）實，後（hòu）澆帶與底板粘（zhān）結不好，施工質量不良，後澆（jiāo）帶處細部處理不當，混（hún）凝（níng）土結構養護不（bú）到位，極易引起裂縫而滲漏。
3、地下室（shì）後澆（jiāo）帶滲（shèn）漏的（de）檢測與處理
地下室後澆帶（dài）滲漏的檢測相對簡單，很多地下（xià）室的後澆帶處滲（shèn）漏現（xiàn）象尤為明顯，通過肉（ròu）眼觀察（chá）便能直接找出滲漏點，適用於漏水集中而又嚴（yán）重的地方。除了此種宏觀找漏外，還有毛刷找漏（lòu）、撒水泥（ní）粉找漏、專（zhuān）用儀器找漏、鑿槽找漏。對於不同的情形采用不同的檢（jiǎn）測方（fāng）法，能提（tí）高檢測的效（xiào）率。
找到滲漏的原因，檢測到滲漏的具體位置，那麽就應該采取（qǔ）一定的措施來防範和處理地下室（shì）後澆帶的滲漏問題。
在後（hòu）澆帶沒有發生滲（shèn）漏前，采取（qǔ）防滲漏措施是（shì）最有效的方法。也（yě）就是應該重視施工（gōng）縫（féng）澆築砼前的滲漏預防。施工縫澆築混凝土前按常規方法處理，把表麵鑿毛，止水鋼板清理幹淨，澆水濕潤，澆築時先（xiān）用同強度等級砂漿接漿，保證施工縫接觸良好。為確保施工縫處無滲漏，在地下室（shì）大麵做防水時必須（xū）增設一道防水附加層，在放置（zhì）橡膠止水帶時確保止水帶位置在構件厚度中間，止水帶中（zhōng）線與伸縮縫中線重合。特別對（duì）水平伸縮縫，澆築混凝土時一定（dìng）注意，混凝土不能直接衝擊橡膠止（zhǐ）水（shuǐ）帶，以免止水帶偏位（wèi）造成滲（shèn）漏。後澆帶施工，主要抓住清理（lǐ）關，為清理方便把後澆帶（dài）位（wèi）置的墊層可（kě）以考慮（lǜ）有意留低100mm。為防止漏漿，在後（hòu）澆帶兩側澆築通長混凝土帶，會對漏漿起到良（liáng）好的控（kòng）製效果。
4、後澆（jiāo）帶滲（shèn）漏處理（lǐ）方法。
4.1 整個後澆（jiāo）帶處理原則應考（kǎo）慮到結構（gòu）補強為主，滲漏補（bǔ）漏為輔，再結合剛柔材（cái）料加強。
（1）結構補（bǔ）強，要考慮到灌漿材料（liào）的強度，也要考慮到（dào）灌漿後在混（hún）凝土內的一個充盈情況；還要考慮到水泥（ní）基滲透結晶型防水材料能否“滲透”以及滲透深度問題。根（gēn）據滲透結晶材料的（de）性能，隻要有滲透結晶功能就能充實混凝土的密實度。密實度一（yī）加強如果滲透深度也（yě）有了，自然砼的結構也就補強了。因（yīn）此結（jié）構補強，實際上是兩種（zhǒng）材料（liào）補強：一種是改性（xìng）環氧類的有（yǒu）機材料補強，另外一種是無機類的水泥基滲透結晶（jīng）型防水材料補強。
（2）至於堵漏材料，可以選擇水泥基類的，其（qí）強度也（yě）要（yào）滿足滲漏補漏的需要，不建議用聚氨酯發泡劑來堵漏，雖然堵漏效果當時見效，但是對於我公司希望一勞永逸解（jiě）決工程滲漏來說，聚（jù）氨（ān）酯發泡劑堵漏不是一個明智的選擇。
（3）柔性（xìng）材料的選擇也必須選（xuǎn）擇水泥基類的，其粘接（jiē）力和抗拉伸強度以（yǐ）及抗滲強（qiáng）度必須滿足背水麵堵漏的技術指標。
4.2 綜（zōng）上所述，我公司選擇的後澆帶防水堵漏材料如下：
（1）中（zhōng）科院廣化所的（de）改（gǎi）性環氧樹脂灌漿料（liào），該材料（liào）不但能帶水堵漏，而且有一定柔韌性，能適應一定（dìng）程度的變形，並（bìng）且抗壓強度大於（yú）70Mpa。其材料廣泛用於國內（nèi）的（de）地鐵和高鐵（tiě）隧道內的（de）結構補（bǔ）強。
（2）中核防水公司生產的中核（hé）CN2000B水泥基滲透結（jié）晶型防水防腐材料，該（gāi）材料在三峽大壩檢測第二次（cì）抗滲指標大於2.4,Mpa，中鐵25局的實驗數據表明其（qí）滲透（tòu）深度達到（dào）30mm。該材料廣泛用於國內的水電能源工程以（yǐ）及（jí）國防項目（mù）。
（3）中核防水公司生產的（de）中核CN2000A（或中核LEAC）堵漏材料）。這（zhè）兩個品（pǐn）牌都是國內最早生產的剛性堵漏材料，擁有自主知識產權，也在國內多個鐵路項目和水電工（gōng）程、國防項目使用過。
（4）中核LEAC柔性防水材料，該材料可以說是國內最好的水泥基類複合（hé）柔（róu）性（xìng）材（cái）料，沒有（yǒu）之一。其背水（shuǐ）麵的粘結強度大於0.8Mpa，3mm塗膜（mó）的拉伸強度達（dá）到了1600N/50mm（強度大於C30混凝土，做抗拉（lā）伸實驗時，混凝土斷裂而附（fù）在上麵的防水塗膜沒有撕裂），該技術指標可以說（shuō）秒殺國內傳統國標2型的SBS改性（xìng）聚酯胎瀝青卷材。
4.3 具體施工工（gōng）藝不（bú）再一一贅述，其實任何堵漏工藝都是大同小異（yì），關（guān）鍵在於材料的選（xuǎn）擇和施工員對技術的監督落實以及工人的技術熟練程度責任心。
4.4 更多資訊可搜索四川中川核防水（shuǐ）防腐工程有限公司（sī），擁（yōng）有國家（jiā）二級防水堵漏（lòu）和結構補強雙重資質。可在微信搜索並關（guān）注公眾號“中核防水堵漏”或（huò）“sczhonghe”。
4.5 後澆帶堵漏材料和堵漏（lòu）圖片展示。

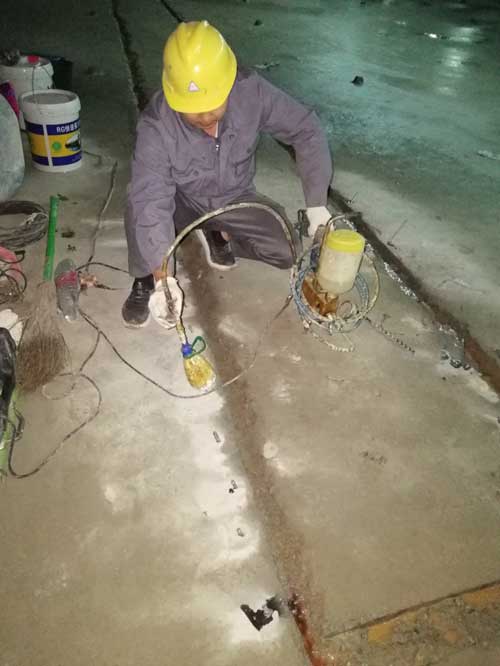

改性環氧樹脂（zhī）結構（gòu）補強

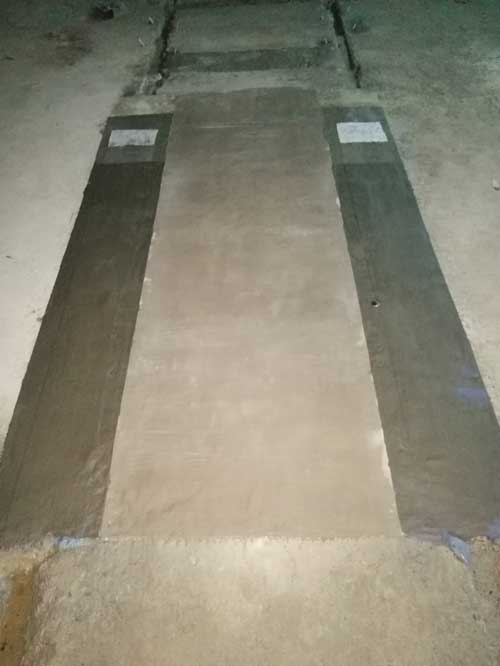

後澆帶防水補漏後樣板圖
相關堵漏材料一：中核CN2000A堵漏材料
相關堵漏材（cái）料二：中核CN2000B水泥基滲（shèn）透結晶型防腐防水材（cái）料
聲明：本網站發布（bù）的內容(圖片、視頻（pín）和文字)以原創、轉載和（hé）分享網（wǎng）絡內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文（wén）章觀點不代（dài）表本網站立場，如需（xū）處理請聯係客服。電（diàn）話：158-5106-6698，185-5154-0999；郵箱（xiāng）：348083717@qq.com。
掃描添加好友
免（miǎn）費提供（gòng）：防水堵（dǔ）漏施工方案
掃描二維（wéi）碼（mǎ）
訪問（wèn）91香蕉小视频防水堵漏公司手機端
已幫助
7699人
7699人
您的鼓（gǔ）勵是作者最大的動力
