廣東工業大學地鐵隧道盾構管片防水堵漏樣板驗收匯報完畢
發布時間：2023-07-03
來源：91香蕉小视频建工 瀏覽次數：6934
一、工程概況

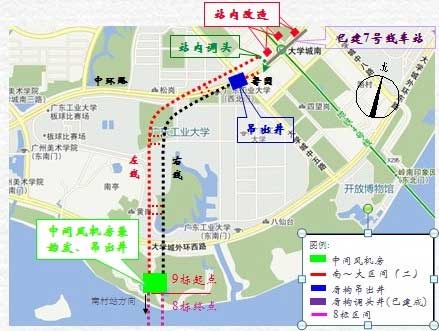

周邊環境：
沿線主要穿越外環西路、廣東工業大學校園空地、廣東工業大學西教學樓連廊、到達中環東路後，沿中環路向東前進，最後進入大學城南站。
區間設計概況：
區間隧道始於大學城外環西路南側的中間風機房，出井後向北下穿外環西路、廣東工業大學校區，到達大學城中環西路後向東進入大學城南站。左線長1760.263m，右線長1749.653m。區間線路縱斷麵為V形坡，最大坡度為24.463‰，線路埋深14.6m～48.79m，最小曲線半徑為350m。
其中左線盾構機由中間風機房掘進至車站後進行站內調頭，反向掘進至右線吊出井吊出，掘進總長1904m；右線盾構機掘進至吊出井吊出，掘進長度1606m。
盾構預製管片采用外徑6.0m，內徑5.4m，厚度0.3m，環寬1.5m。盾構管片采用錯縫拚裝。襯砌環縱縫、環縫采用高強度螺栓連接，其中每環縱縫采用12根M24螺栓，每環環縫采用10根M24螺栓；襯砌環縫及縱縫間防水均采用彈性密封墊槽和嵌縫槽。本標段預製管片采用混凝土強度等級為C50，抗滲等級為P12；鋼筋為HPB300和HRB400。
二、防水堵漏樣板驗收
1、施工依據及標準
⑴、《盾構隧道施工與驗收規範》（GB50446-2008）
⑵、《地下工程防水技術規範》（GB50108-2008）
⑶、《地下防水工程質量驗收規範》（GB50208-2011）
⑷、《地下工程滲漏治理技術規程》（JGJ/T212-2010）
⑸、廣州市地下鐵道總公司建設事業總部下發《盾構成型隧道管片缺陷處理管理辦法》 （穗鐵建總質安【2014】557號）
2、設計原則
⑴、盾構防水設計遵循“以防為主、剛柔相濟、多道設防、因地製宜、綜合治理”的原則。
⑵、強調防水堵漏首先應保證混凝土、鋼筋混凝土結構的自防水能力，采取有效技術措施，保證防水混凝土達到規範要求的密實性、抗滲性、抗裂性、防腐性和耐久性。加強變形縫、施工縫、預埋件、預留洞口、各型接頭、各種斷麵接口的防水措施。
⑶、隧道防水要求
盾構區間隧道防水等級為二級，頂部不許滲水，結構不許漏水，結構表麵可有少量濕漬，總濕漬麵積不應大於防水麵積的2/1000，任意100m2防水麵積上濕漬不超過3處，單個濕漬的最大麵積不大於0.2m2；
3、防水堵漏施工條件準備情況
本次防水堵漏樣板驗收部位為右線盾構隧道927-1027環。
⑴施工方案
項目部根據設計圖紙及規範要求編製盾構管片外觀缺陷修補及滲漏治理專項施工方案，經監理審批並報業主批複允許實施。
⑵材料及設備

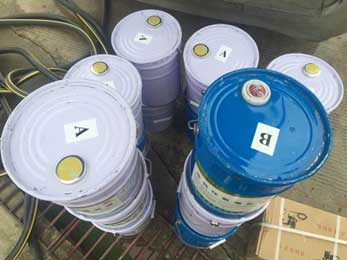

用於防水堵漏施工的材料及設備已進場
(3)安全交底及技術交底 進場的防水堵漏班組人員已經過三級教育和安全、技術交底
七號線九標入段線地下水位較高、地下水較豐富，施工過程管片存在一定的錯台， 加上注漿漿體凝固後發生收縮，存在空洞，造成滲水通道。 滲漏點較多。項目部根據隧道滲漏情況、滲漏 類型以及管片破損情況，分別製定了不同的堵漏修補措施。
不同類型堵漏措施：
（1）混凝土結構裂縫滲漏

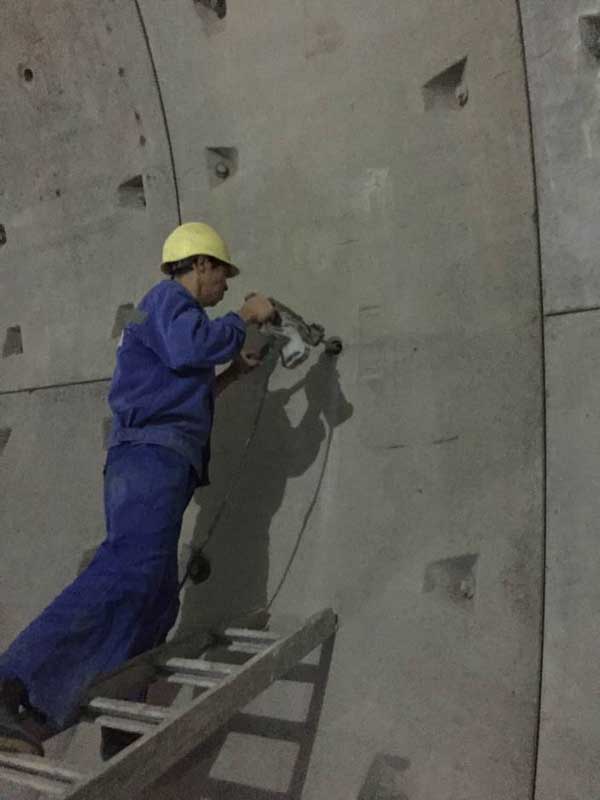

采用壓力注漿法，灌注改性環氧樹脂補強漿液，快速水泥外 封閉處理。
（2）管片注漿孔滲漏
采用壓力注漿法，灌注改性環氧樹脂補強漿液，快速水泥外 封閉處理。
（3）管片拚縫滲漏
采用壓力注漿法，灌注氯丁乳膠水泥混合漿液及改性環氧樹 脂補強漿液，快速水泥砼外封閉處理。

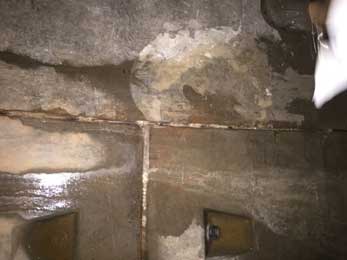

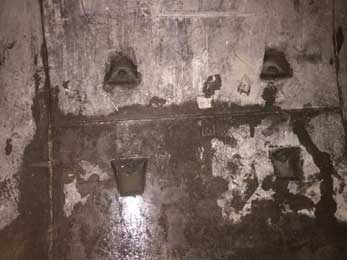

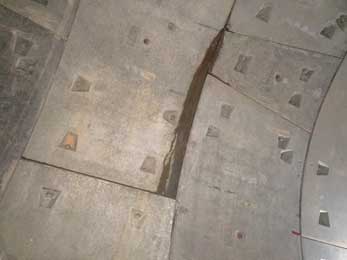

隧道堵漏前照片

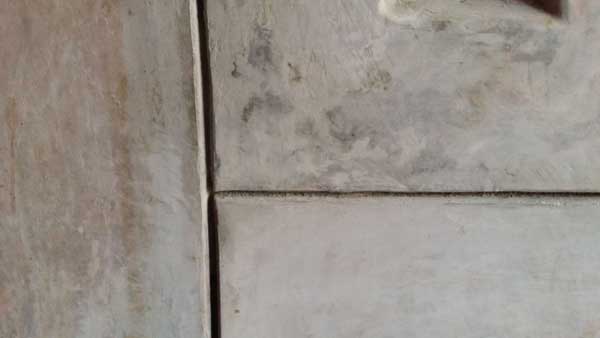

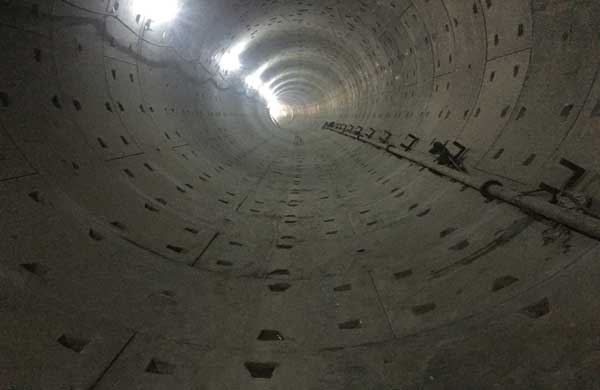

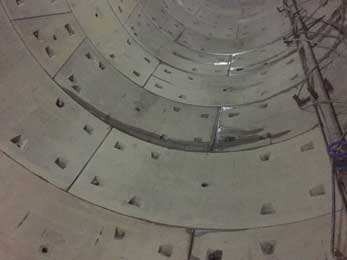

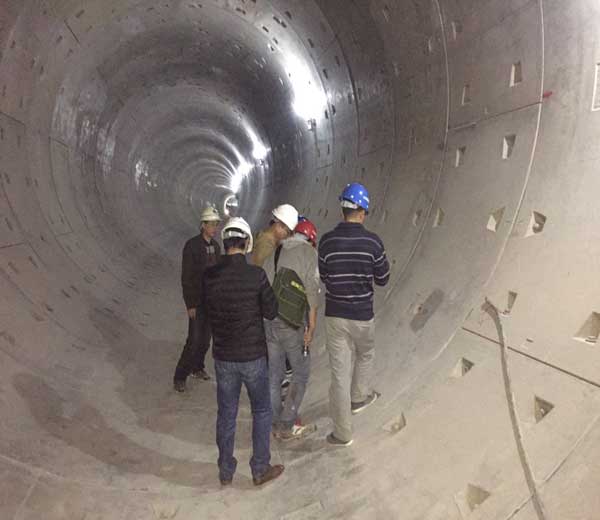

現場堵漏效果

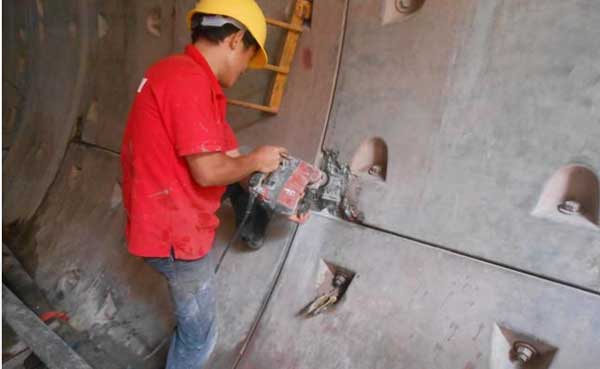

管片修補
1、對於鑿落混凝土麵積較小並且未露筋的，清理幹淨基層， 用改性環氧樹脂砂漿修補平整基層麵，待環氧完全固化後在其 表麵塗刷水泥基防水塗料，最終修補麵與管片平齊。

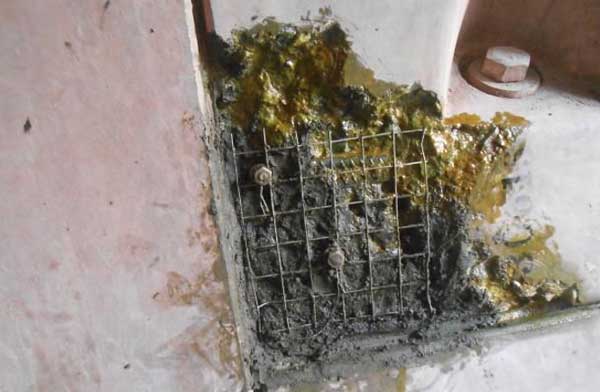

2、對於鑿落混凝土麵積較大（10cm×10cm），深度超 過2cm，和露筋的（進行除鏽處理），管片3點、9點以上考慮 運營安全不進行處理，3點、9點以下位置的管片的首先除掉疏 鬆混凝土層，對鋼筋進行除鏽，用壓縮空氣除去粉塵或用鋼絲 刷清理幹淨，然後對表麵進行塗改性環氧樹脂，再用改性環氧 砂漿修補平整基層麵。待修補處完全幹透後，然後打膨脹螺絲 掛鍍鋅電焊網（鍍鋅電焊網規格:1.0×1.0㎝ ），按間距8cm 打一個入管片固定鍍鋅電焊網(提供破損部位修補後承載力，防 頂部損壞位置修補後脫落情況)，掛網處加強其粘接度（塗刷厚 度2mm），保證掛網的承載力，使其牢固。待環氧完全固化 後，在其表麵塗刷水泥基防水塗料（即防水膠+防水水泥粉）， 使其表麵與管片的顏色一致，達到其牢固又美觀的效果。

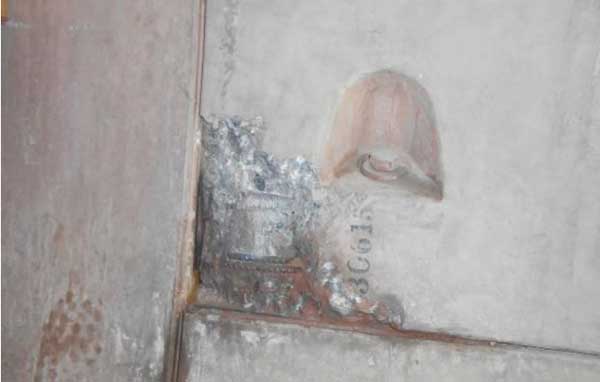

管片修補前照片

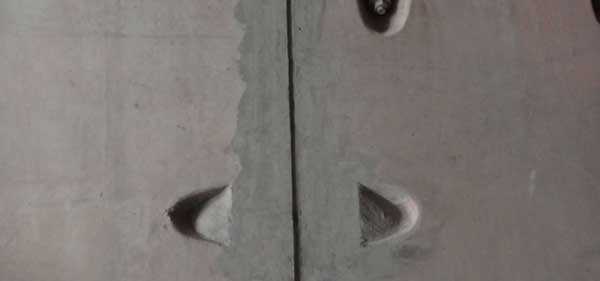

管片修補後照片
5、主要材料

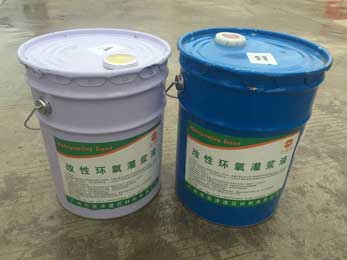

⑴改性環氧補強化學灌漿液 它是由環氧樹脂、改性液及固化劑組成，是一種低粘度、高 強度、有塑性的環氧樹脂補強新型（灌漿）材料。用於各種地 下建築物的化學灌漿，具有可灌性好、稠度低、使用方便的特 點。
⑵氯丁乳膠水泥混合漿液 由引入進口環氧樹脂改性膠乳加入國內氯丁橡膠乳液及聚丙 烯酸酯，合成橡膠，各種乳化劑，改性膠乳等所組成的高聚物 膠乳。加入基料和適量化學助劑和填充料，經塑煉，混煉，壓 延等工序加入而成的高分子防水防腐材料。壽命長，施工方便， 長期浸泡在水裏壽命在50年以上。氯丁乳膠陽離子氯丁膠乳配 製的水泥漿具有良好的耐候性，耐久性，抗滲性，密實性和極 高的粘接力以及極強的防水防腐效果。可耐純堿生產介質，尿 素，硝銨，海水 鹽酸及酸堿性鹽腐蝕，屬剛韌性防水防腐材料。
2015年12月10日，南大區間（二）盾構隧道百環防水堵漏施工完成後， 項目部進行了自檢，自檢結果為合格。現報請隧道防水堵漏樣板驗收。
隧道堵漏施工匯報完畢！
